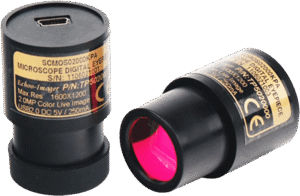

SCMOS 系列
USB2.0 CMOS 彩色目鏡相機
主要特色

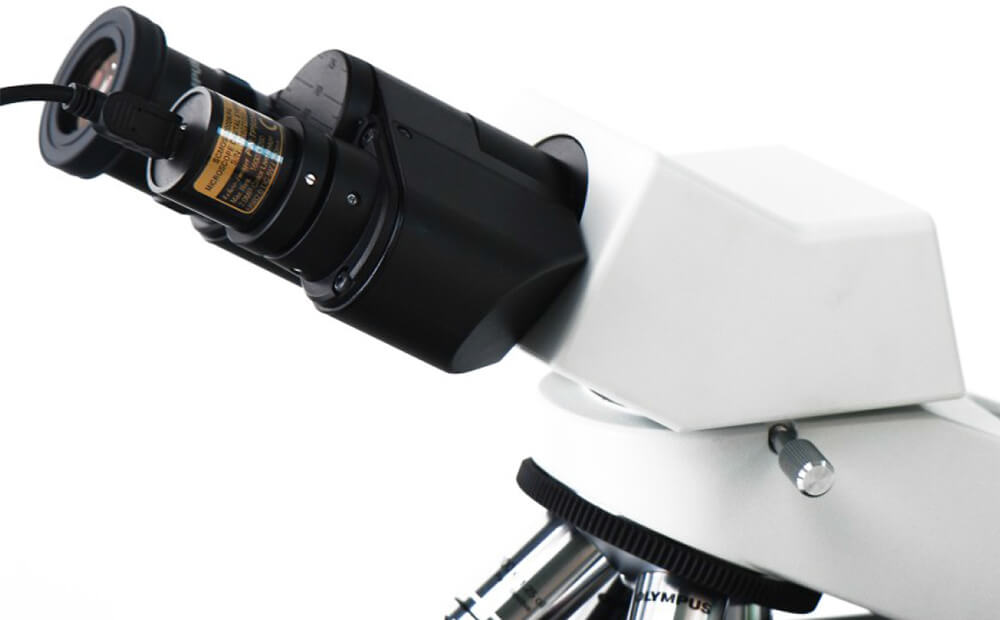

- 直插式數位化升級：標準 23.2 mm 筒身設計，可直接取代光學目鏡，將單目或雙目顯微鏡影像傳輸至電腦，實現快速數位化。
- 相容於解剖顯微鏡：搭配 23.2→30 mm 或 23.2→30.75 mm 轉接套筒，可廣泛應用於教學顯微鏡與解剖顯微鏡 (stereo microscope) 。
- 內建縮小鏡頭：機身內建光學縮小鏡頭 (built-in reducer)，能補償感測器尺寸與顯微鏡中間像平面的差異，優化視野 (field-of-view, FOV) 匹配，確保影像涵蓋範圍更廣，減少邊角失光（暗角）(vignetting) 狀況。
- 高效能感測器選配：採用 Sony 或 Aptina (onsemi) CMOS 感測器，提供 5.1 MP 至 12 MP 多種規格，滿足不同精度的紀錄需求。
- 流暢的影格率表現：結合 USB 2.0 傳輸與 MJPEG 壓縮技術，5MP/8MP 規格下影格率 (frame rate) 最高可達 30 fps，確保預覽不延遲。
- 硬體級影像處理優化 (ISP)：內建獨立處理單元，自動執行去馬賽克 (demosaicing)、曝光 (AE) 與白平衡 (AWB) 校正，維持穩定的影像品質。
- 提供完整 SDK 支持：支援 Windows/Linux/macOS/Android 多平台軟體開發套件，並相容 DirectShow 與 TWAIN 標準協議，具備極高的二次開發彈性。
- 專業軟體整合應用：搭配原廠 ToupView 或 ToupLite 專業影像軟體，連接電腦後即可執行拍照、錄影、影像後製，以及線段、角度、面積等幾何測繪與編輯功能，滿足實驗紀錄與品管檢測的多元數位化需求。
- 多元應用整合：廣泛適用於數位教室、實驗室文件化紀錄、基礎生物觀測，以及應用解剖顯微鏡進行的工業零件檢測與品管。
- 具備 C/CS 接口擴充性：相機本體保留標準螺紋介面，未來若不作為目鏡相機使用，可擴充成 C 接口或 CS 接口 (C/CS-mount) 的顯微鏡相機使用。
即時影像拼接
- 局部視野影像可透過移動載物台即時拼接成全景圖像 (real-time image stitching)，免除分次拍攝多張局部視野影像再進行拼接的麻煩。
即時景深融合
- 針對立體樣本，透過微調顯微鏡細調節輪，可將不同對焦面的影像即時融合成一張清晰立體的圖像 (real-time depth-of-field fusion)。
專業的影像處理功能
- 提供專業圖像編輯、比例尺添加、文字標記功能。
自動計數功能
- 自動計數目標樣本的數量、座標、面積、周長等參數。
應用實例
產品規格
| SCMOS05100KPB | SCMOS08300KPB | SCMOS12000KPA | |
|---|---|---|---|
| 感光元件尺寸 | 1/2.5" (6.48 mm) | 1/2.5" (6.39 mm) | 1/2" (7.59 mm) |
| 解析度 | 510萬畫素 | 830萬畫素 | 1200萬畫素 |
| 像素尺寸 | 2.0×2.0 (μm) | 1.45×1.45 (μm) | 1.55×1.55 (μm) |
| 影格率 | 26 fps@2592×1944 26 fps@1280×960 26 fps@640×480 | 30 fps@3840×2160 30 fps@1920×1080 30 fps@1280×720 30 fps@960×540 | 20 fps@3840×3040 20 fps@1920×1520 20 fps@960×760 |
| 靈敏度 | 505 mV | 300 mV | 250 LSB |
| 動態範圍 | 70 dB | ||
| 快門類型 | 滾動快門 (Rolling) | ||
| 設定功能 | 自動曝光、自動白平衡、亮度、對比度、顏色、飽和度等 | ||
| 圖檔輸出格式 | MJPEG | ||
| 數據輸出格式 | Excel | ||
| 傳輸介面 | USB 2.0 | ||
| 光學接口 | 23.2mm 目鏡筒式 | ||
| 相容作業系統 | Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 與 64 位元）、Mac OS X、Linux | ||
| 機身尺寸 | ⌀27.2mm × 40mm | ||
