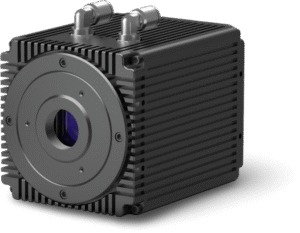

Dhyana 95 V2
400萬畫素背照式 sCMOS 黑白相機
主要特色
- 極致背照式感光與高量子效率：採用 BSI 背照式 sCMOS 技術，在 560 nm 波長下量子效率 (quantum efficiency, QE) 高達 95%。能最大化光子偵測效率，確保在極度微弱的訊號下仍能獲得清晰影像。
- 11 μm 超大像素捕捉光子：具備 11 μm x 11 μm 大像素設計，感光面積約為標準 6.5 μm 像素的 3 倍。結合極低讀取雜訊電路，能提供卓越的訊噪比 (signal-to-noise ratio, SNR)，精準擷取最黯淡的樣本訊號。

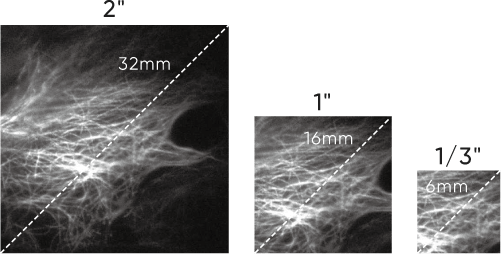

- 32 mm 大尺寸視野感測器：擁有對角線長達 32 mm 的超大面積感測器，提供極佳的成像效率。在單次擷取中即可完整涵蓋顯微鏡光學系統所能提供的全部視野，顯著提升數據通量與研究背景完整性。

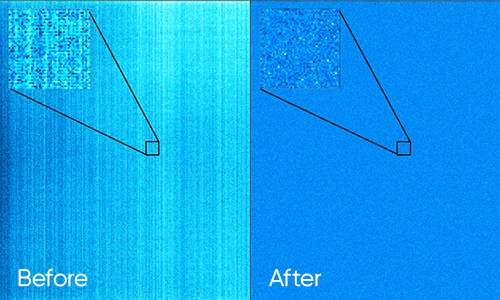

- 獨家校正技術提升背景品質：Tucsen 特有的校正技術能顯著降低在低亮度成像時常見的背景紋理。透過極低的暗訊號不均勻性 (dark signal non-uniformity, DSNU) 與光響應不均勻性 (photo response non-uniformity, PRNU) 參數，證實校正後能夠提供極為純淨的影像底色。

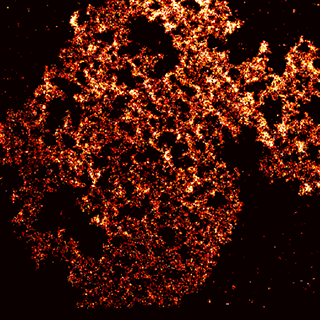

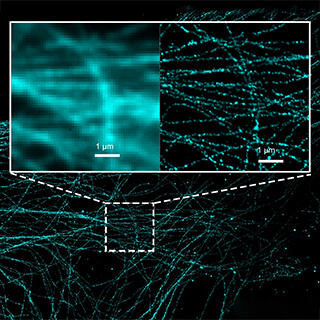

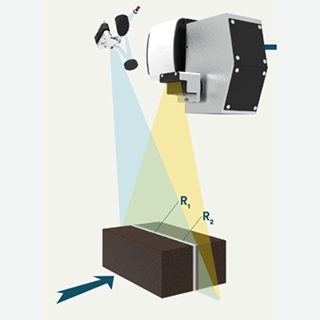

- 優化極低光源科研應用：憑藉大像素的高飽和容量與極限靈敏度，特別適合應用於超高解析度顯微影像 (super resolution)、單分子成像 (single molecule imaging)、深空攝影以及光譜儀 (spectrometer) 訊號採集，確保在低光源條件下仍能擷取高信噪比的優質影像。
- 優異的數據傳輸效能：在 2048 x 2048 全解析度下，透過 CameraLink 介面影格率可達 48 fps (12-bit)。支援 CameraLink 與 USB 3.0 雙介面，確保大容量數據在不同科研平台間穩定傳輸。
- 穩定的長效運作：專為科研應用設計，確保長時間實驗數據採集的穩定性與再現性，滿足高品質生醫與物理研究之需求。
應用實例
產品規格
| 機型 | Dhyana 95 V2 |
| 感測器類型 | 黑白 (Monochrome) |
| 感測器架構 | BSI sCMOS |
| 感測器型號 | Gpixel GSENSE400BSI |
| 峰值量子效率 (Peak QE) | 95% @ 560 nm |
| 感測器對角線長度 (Array Diagonal) | 31.9 mm |
| 有效感光區域 (Effective Area) | 22.5 mm x 22.5 mm |
| 解析度 | 2048 (H) x 2048 (V) |
| 像素尺寸 | 11 μm x 11 μm |
| 滿阱容量 (Full Well Capacity) | Typical 80 ke- @ HDR, 100 ke- @ STD |
| 動態範圍 (Dynamic Range) | Typical 90 dB |
| 影格率 | 24 fps @ 16 bit HDR, 48 fps @ 12 bit STD |
| 讀取雜訊 (Readout Noise) | 1.6 e- (Median) , 1.7 e- (RMS) |
| 快門類型 | 滾動快門 (Rolling) |
| 曝光時間 | 21 μs ~ 10 s |
| 暗訊號不均勻性 (DSNU) | 0.2 e- |
| 光響應不均勻性 (PRNU) | 0.3% |
| 冷卻方式 | 氣冷 (Air)、液冷 (Liquid) |
| 冷卻溫度 | 低於環境溫度 45℃（液冷） |
| 暗電流 (Dark Current) | 0.6 e-/pixel/s @ -10℃ |
| Binning | 2 x 2, 4 x 4 |
| 自定義取樣區域 (ROI) | 支援 |
| 時間戳記精確度 (Timestamp Accuracy) | 1 μs |
| 觸發模式 (Trigger Mode) | Hardware, Software |
| 輸出觸發訊號 (Output Trigger Signals) | Exposure, Global, Readout, High level, Low level, Trigger Ready |
| 觸發接口 | SMA |
| 傳輸介面 | USB 3.0, CameraLink |
| 資料位元深度 | 12 bit, 16 bit |
| 光學接口 | C-mount / F-mount |
| 電源需求 | 12 V / 8 A |
| 耗電量 | 60 W |
| 機身尺寸 | C-mount: 100 mm x 118 mm x 127 mm F-mount: 100 mm x 118 mm x 157 mm |
| 重量 | 1613 g |
| 相機軟體 | Mosaic, SamplePro, LabVIEW, MATLAB, Micro-Manager 2.0 |
| SDK 支援 | C / C++ / C# / Python |
| 相容作業系統 | Windows, Linux |
| 操作環境 | Temperature 0 ~ 40 °C, Humidity 10 ~ 85 % |
