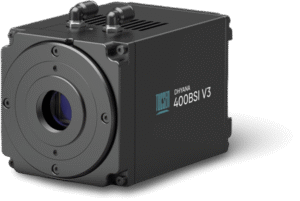

Dhyana 400BSI V3
400萬畫素背照式 sCMOS 黑白相機
主要特色
- 背照式極致感光效能：採用 BSI 背照式 sCMOS 技術，在 600 nm 波長下量子效率 (quantum efficiency, QE) 高達 95%。能有效捕捉微弱的光子訊號，大幅提升低光源環境下的成像品質。

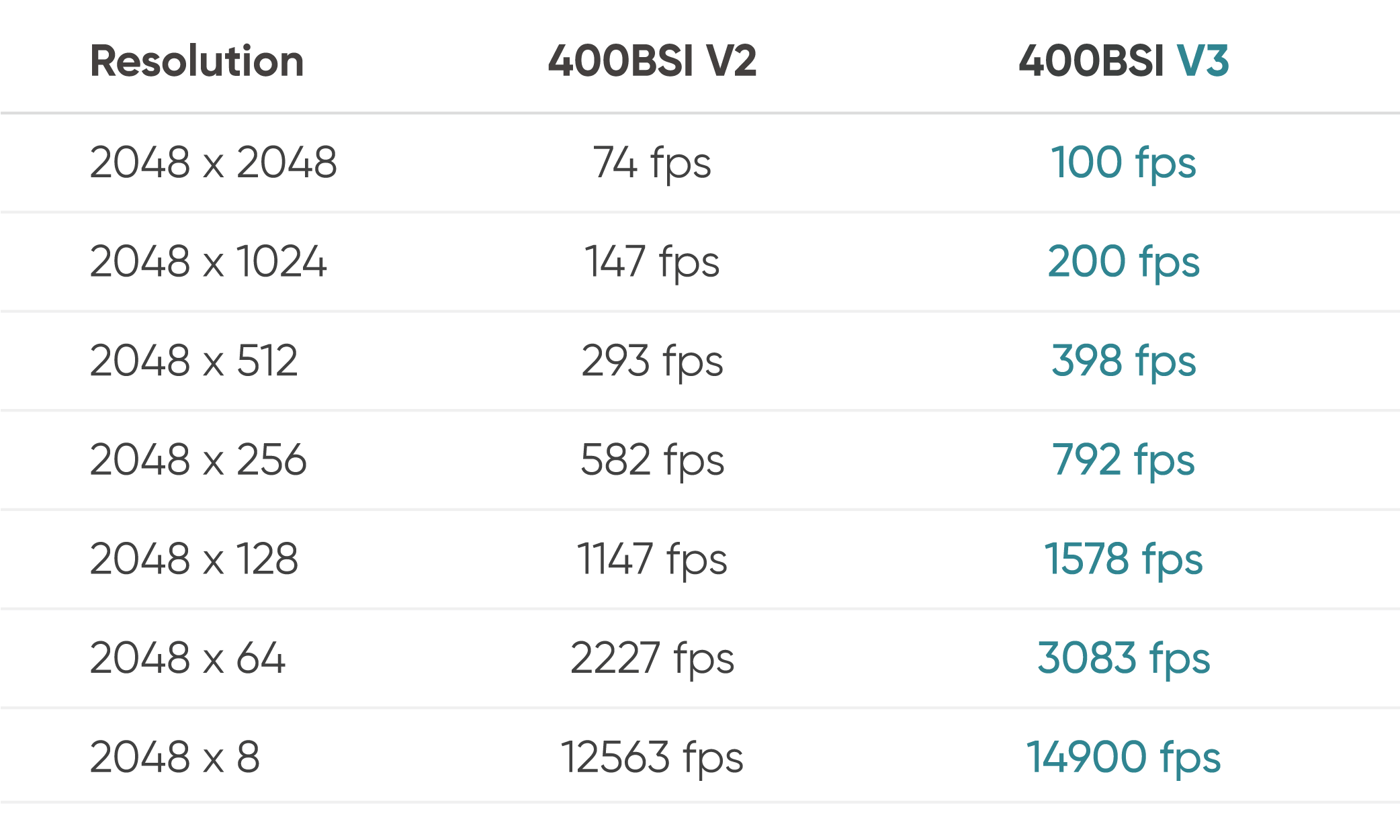

- 高速擷取與彈性區域設定：在 2048 x 2048 全解析度下，透過 CameraLink 介面影格率最高可達 100 fps。此外可透過縮小感興趣區域 (region of interest, ROI) 進一步提升影格率，滿足高速動態擷取需求。

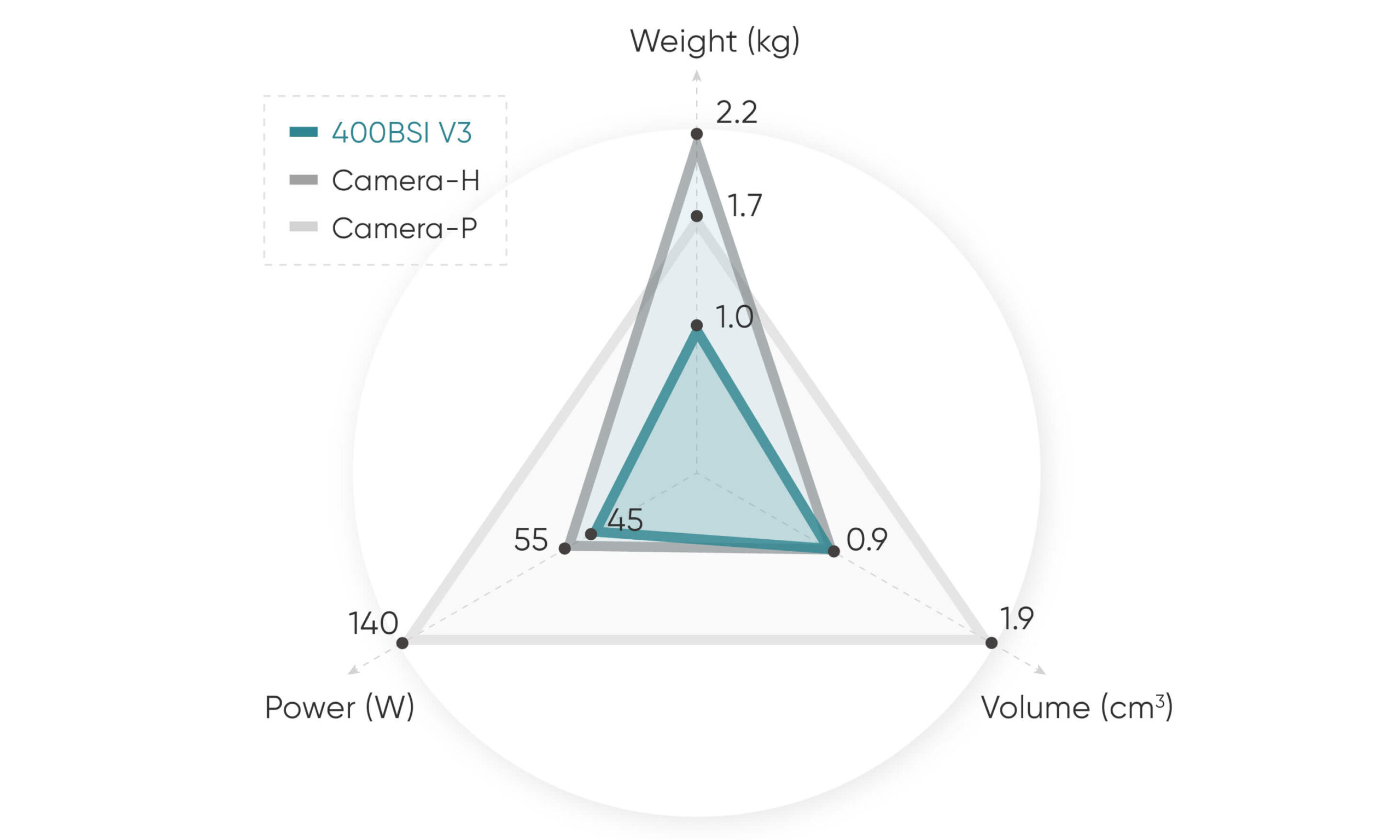

- 輕量化與低功耗整合優勢：輕巧的體積設計，加上機身重量僅 995g 且功耗僅 45W，使其優於同級產品，極利於整合至精密儀器或狹窄空間中，並確保系統長時間運作的穩定性。

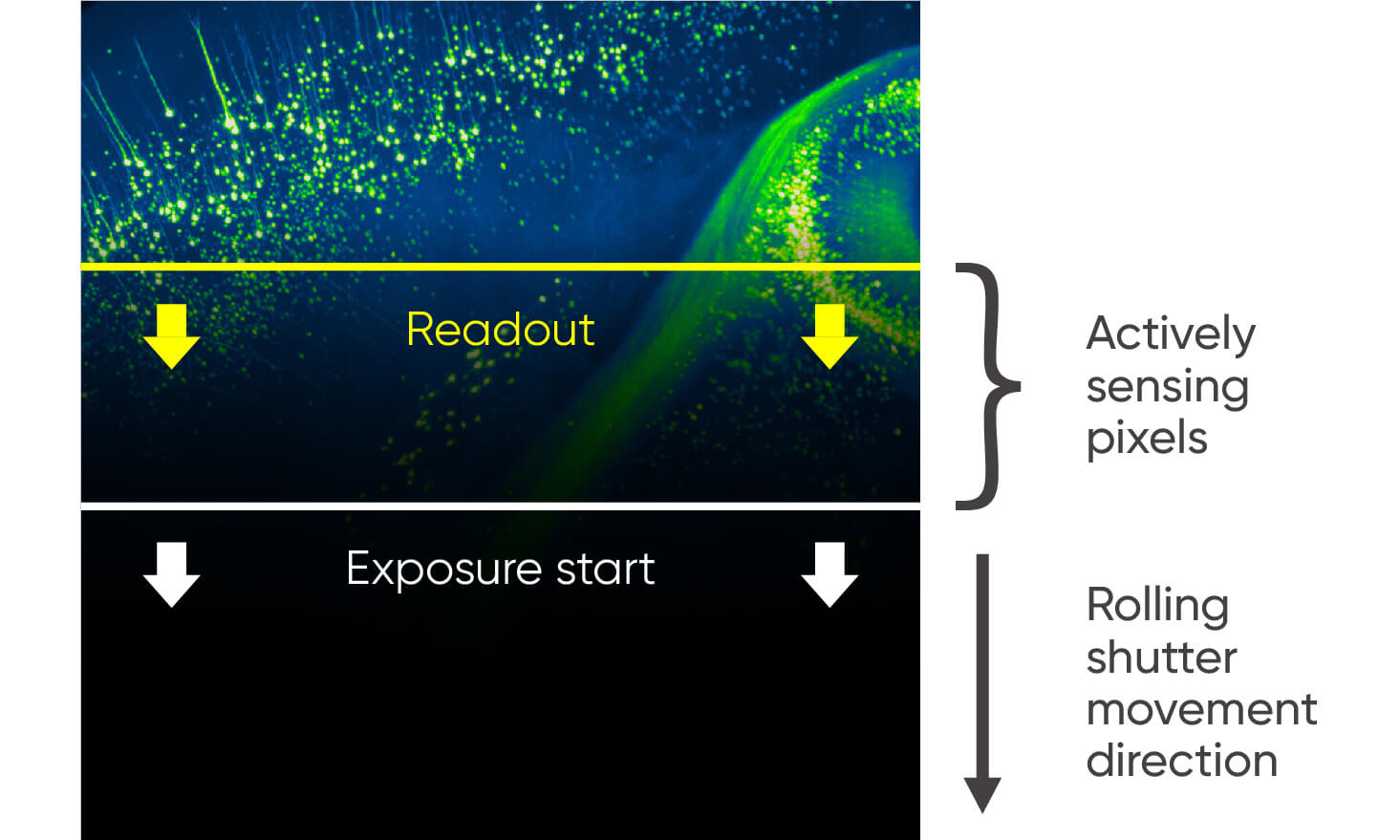

- 先進滾動快門控制技術：搭載全新開發的滾動快門 (rolling shutter) 控制模式，允許使用者自定義行延遲時間 (line time delays) 或縫隙高度 (slit heights)。此技術能完美同步掃描模式，特別適合應用於層光顯微鏡 (light-sheet microscopy) 等進階成像技術。
- 光學最佳化像素尺寸：具備 6.5 μm 像素尺寸，能與多種科學級物鏡達成理想的空間採樣匹配。結合極佳的訊噪比表現，確保在鈣離子成像或共軛焦顯微成像中提供清晰且精確的定量數據。
- 多樣化高速資料傳輸介面：支援 CameraLink 與 USB 3.0 雙傳輸介面，提供彈性的硬體連接選擇，確保大數據量在不同運算平台間皆能實現流暢且穩定的即時傳輸。
- 穩定的長效運作：專為追求精準的科研應用設計，確保長時間實驗數據採集的穩定性與再現性，滿足高品質生醫研究之需求。
應用實例
產品規格
| 機型 | Dhyana 400BSI V3 |
| 感測器類型 | 黑白 (Monochrome) |
| 感測器架構 | BSI sCMOS |
| 感測器型號 | Gpixel GSENSE2020BSI |
| 峰值量子效率 (Peak QE) | 95% @ 600 nm |
| 感測器對角線長度 (Array Diagonal) | 18.8 mm |
| 有效感光區域 (Effective Area) | 13.3 mm x 13.3 mm |
| 解析度 | 2048 (H) x 2048 (V) |
| 像素尺寸 | 6.5 μm x 6.5 μm |
| 滿阱容量 (Full Well Capacity) | Typical 45 ke- |
| 動態範圍 (Dynamic Range) | Typical 90 dB |
| 影格率 | 12 bit Firmware HDR: 43 fps @ CameraLink, 43 fps @ USB 3.0 High Speed: 100 fps @ CameraLink, 60 fps @ USB 3.0 11 bit Firmware HDR: 74 fps @ CameraLink, 45 fps @ USB 3.0 High Speed: 100 fps @ CameraLink，60 fps @ USB 3.0 |
| 讀取雜訊 (Readout Noise) | CMS (Typical): 1.1 e- (Median) , 1.2 e- (RMS) HDR (Typical): 1.6e- (Median) , 1.7 e- (RMS) |
| 快門類型 | 滾動快門、全域重設 (Rolling, Global Reset) |
| 曝光時間 | 6.6 μs ~ 10 s |
| 暗訊號不均勻性 (DSNU) | 0.2 e- |
| 光響應不均勻性 (PRNU) | 0.3% |
| 冷卻方式 | 氣冷 (Air)、液冷 (Liquid) |
| 冷卻溫度 | 低於環境溫度 45℃（液冷） |
| 暗電流 (Dark Current) | 0.5 e-/pixel/s @ -10℃ |
| Binning | 2 x 2, 4 x 4 |
| 自定義取樣區域 (ROI) | 支援 |
| 時間戳記精確度 (Timestamp Accuracy) | 1 μs |
| 觸發模式 (Trigger Mode) | Hardware, Software |
| 輸出觸發訊號 (Output Trigger Signals) | Exposure start, Global, Readout end, High level, Low level, Trigger Ready |
| 觸發接口 | SMA |
| 傳輸介面 | USB 3.0, CameraLink |
| 資料位元深度 | 11 bit, 12 bit, 16 bit |
| 光學接口 | C-mount |
| 電源需求 | 12 V / 8 A |
| 耗電量 | 45 W |
| 機身尺寸 | 85 mm x 85 mm x 127 mm |
| 重量 | 995 g |
| 相機軟體 | Mosaic, SamplePro, LabVIEW, MATLAB, Micro-Manager 2.0 |
| SDK 支援 | C / C++ / C# / Python |
| 相容作業系統 | Windows, Linux |
| 操作環境 | Temperature 0 ~ 40 °C, Humidity 10 ~ 85 % |
