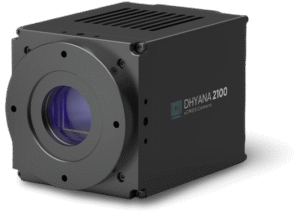

Dhyana 2100
2100萬畫素前照式 sCMOS 全域快門黑白相機
主要特色
- 超高解析度與極速擷取：具備 2,100 萬畫素解析度與 29.5 mm 對角線感測面積，提供廣闊的拍攝視野。在 5120 x 4096 全解析度下，影格率高達 450 fps (8-bit)，能精準捕捉微細特徵而不失真。
- 全域快門無失真成像：採用全域快門 (global shutter) 設計，確保感測器在高速擷取下維持影像品質，有效消除因物體快速運動所造成的影像形變與失真。
- 975 fps 極速 Binning 模式：搭載高速 Binning 模式，在 12-bit 深度下影格率可推升至 975 fps。透過增加等效像素尺寸，能顯著提升偵測靈敏度與動態範圍，強化對微弱訊號的捕捉能力。

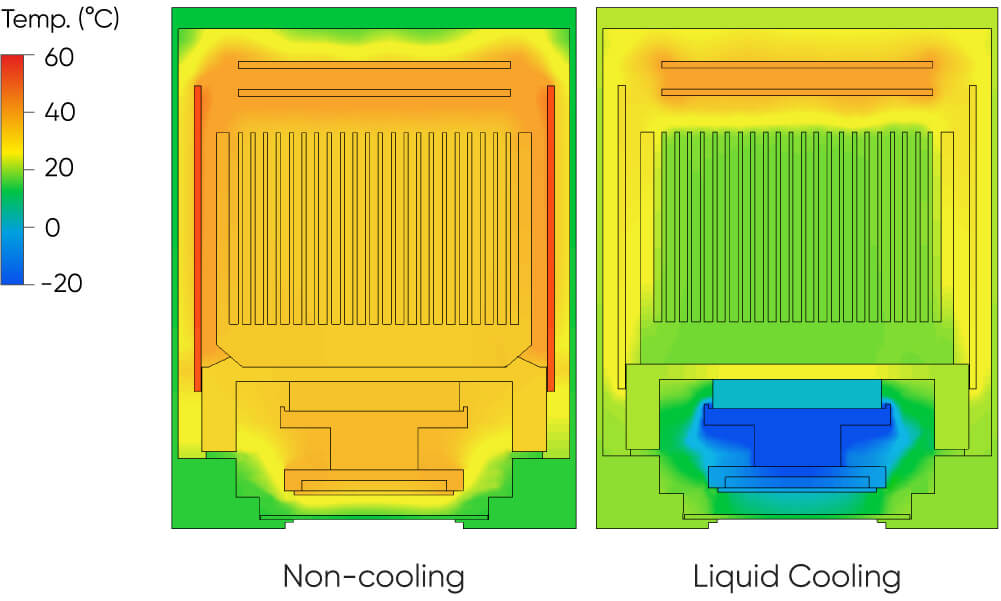

- 先進雙重冷卻技術：提供氣冷 (air) 與液冷 (liquid) 兩種散熱方式，確保感測器在高速運作下仍能維持熱穩定性。能有效抑制因高負載產生的大量熱能，降低暗電流 (dark current) 累積與量測偏差。
- 卓越的空間採樣能力：具備 4.5 µm 像素尺寸，在大尺寸感測器架構下仍能維持極高的空間解析度，確保在高速數據採集中保留最完整的樣本細節。
- 穩定的長效運作：專為嚴苛的高負載科研與工業環境設計，確保長時間數據採集的穩定性與再現性，滿足高標準實驗之需求。
應用實例
產品規格
| 機型 | Dhyana 2100 |
| 感測器類型 | 黑白 (Monochrome) |
| 感測器架構 | FSI sCMOS |
| 感測器型號 | Gpixel GSPRINT4521 |
| 峰值量子效率 (Peak QE) | 63% @ 520nm |
| 感測器對角線長度 (Array Diagonal) | 29.5 mm |
| 有效感光區域 (Effective Area) | 23.04 mm x 18.43 mm |
| 解析度 | 5120 (H) x 4096 (V) |
| 像素尺寸 | 4.5 µm x 4.5 µm |
| 滿阱容量 (Full Well Capacity) | Typical 32 ke- (12 bit Gain 0), 120 ke- (binned) |
| 動態範圍 (Dynamic Range) | Typical 68.8 dB (12 bit Gain 2) |
| 影格率 | Full mode: 450 fps @ 8 bit, 300 fps @ 10 bit, 250 fps @ 12 bit; Base mode: 225 fps @ 8 bit, 150 fps @ 10 bit, 150 fps @ 12 bit; Fast binning: 975fps @ 12bit |
| 讀取雜訊 (Readout Noise) | Typical 3.5 e- @ 12 bit |
| 快門類型 | 全域快門 (Global) |
| 曝光時間 | 4 µs ~ 10 s |
| 暗訊號不均勻性 (DSNU) | 1.1 e- |
| 光響應不均勻性 (PRNU) | Typical 0.15 % @ 12 bit gain 0, Typical 0.45 % @ 12 bit gain 3 |
| 冷卻方式 | 氣冷 (Air)、液冷 (Liquid) |
| 冷卻溫度 | 低於環境溫度 25℃（氣冷）、低於環境溫度 30℃（液冷） |
| Binning | 2 x 2, 4 x 4, 8 x 8 |
| 自定義取樣區域 (ROI) | 支援 |
| 觸發模式 (Trigger Mode) | Hardware, Software |
| 輸出觸發訊號 (Output Trigger Signals) | Exposure start, Readout end |
| 觸發接口 | Horise |
| 傳輸介面 | Full mode: CXP12 x8, Base mode: CXP12 x4 |
| 資料位元深度 | 8 bit, 10 bit, 12 bit |
| 光學接口 | M58 / F-Mount / 客訂 |
| 電源需求 | 24V / 6.67A |
| 耗電量 | ≤120 W |
| 機身尺寸 | 95mm x 95mm x 140mm (without water cooling connector) |
| 重量 | ＜1850 g |
| 相機軟體 | samplePro |
| SDK 支援 | C / C++ |
| 相容作業系統 | Windows, Linux |
| 操作環境 | Temperature 0~40 °C , Humidity 10~85 % |
